防爆照明配電箱圖紙介紹
作者：admin ? 發布時間：2022-07-06 10:15 ? 瀏覽： 次

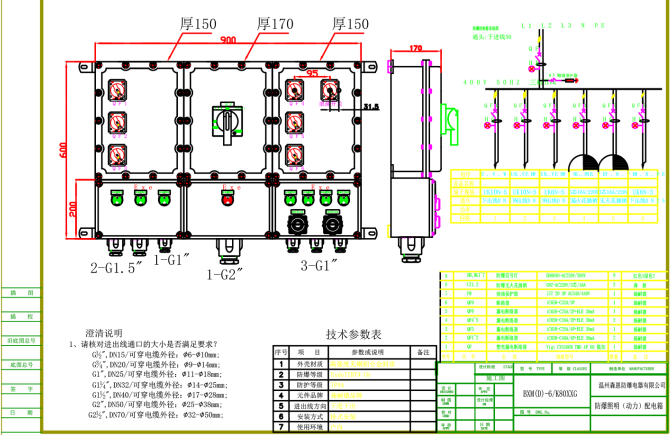

它是一張?jiān)敿?xì)的防爆照明配電箱工程圖紙，這是由7個分電源開關和1個總閘構成。一開始由顧客發過來路線圖，由我們森恩防爆技術工程師來報價，價錢適合。隨后由技術工程師設計方案外觀設計圖，比如上邊這一臺，它的尺寸是900*600*170，是由6個小殼構成。上邊一部分選用隔爆內腔構成，下邊一部分選用增安內腔構成。差別就是說一個裝電器開關，一個用于接線。下邊是電線出入線孔，這一一般由客戶來確定，孔的尺寸要和鋼管或是防爆軟管相對對應。
這臺防爆照明配電箱的防爆級別是ExdeIIBT4，還有一個更高級的是ExdeIICT4。訂制防爆箱時要向生產廠家明確提出規定：防水等級IP54歸屬于房間內安裝，假如是戶外安裝級別是IP65，也有出入線方法，電子器件知名品牌型號規格，應用環境，安裝方法這些。都能從工程圖紙上見到。因此在制造以前技術工程師務必畫一張工程圖紙給顧客確定。
